WAW-600E（四立柱雙絲桿簡易型）微機控制電液伺服萬能試驗機

1簡介
WAW-600E型微機控制電液伺服萬能試驗機主機采用油缸下置式主機，主要用于金屬、非金屬的拉伸、壓縮和彎曲試驗。適用于冶金、建筑、輕工、航空、航天、材料、大專院校、科研單位等領域。試驗操作和數據處理符合GB/T 228.1-2021《金屬材料 拉伸試驗 第1部分 室溫試驗方法》的要求。本機增加相應輔具可適用于小批量和企業內部檢測用，不適合鋼廠或者第三方檢測公司等大批量高負荷試驗室使用。
2 方案描述
2.1 主機
主機按1.2倍安全系數設計，采用四立柱雙絲桿，油缸下置式主機，采用高精度輪輻式負荷傳感器測力，測力范圍廣（最小可以到最大力值的1%），精度高（力值可達0.5級精度，精度遠遠高于油壓傳感器）。
拉伸空間位于主機的上方，壓縮、彎曲試驗空間位于主機下橫梁和工作臺之間。整機如圖一所示:

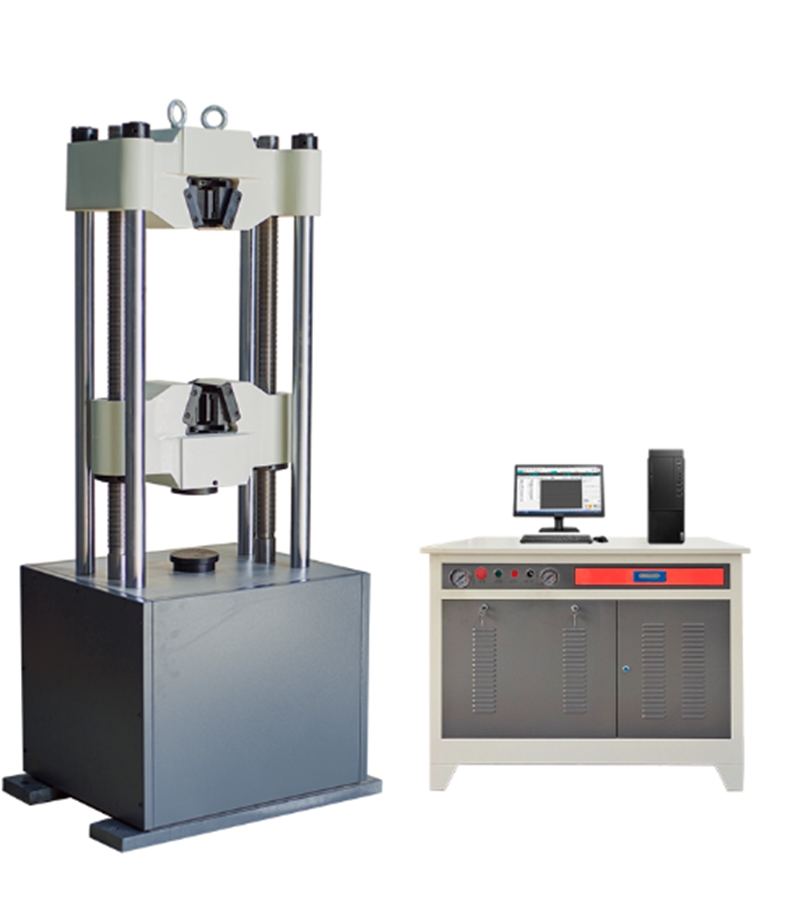

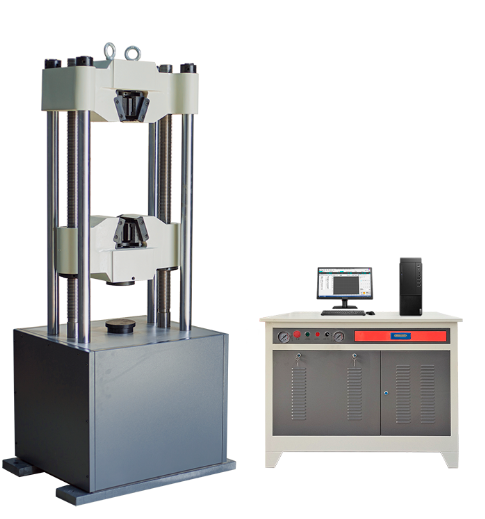

圖一   外觀圖以實物為準

2.2 傳動系統
下橫梁升降采用電機經減速器、鏈傳動機構、絲杠副傳動，實現拉伸、壓縮空間的調整。
2.3 液壓系統
液壓原理如下圖所示，為負載適應型進油節流調速系統。

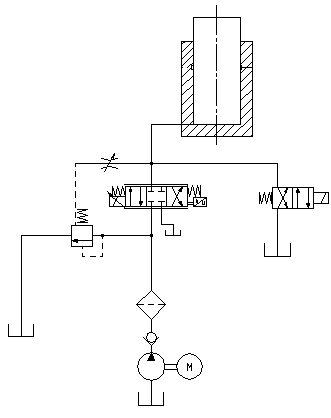

圖二  液壓原理圖

油箱內的液壓油通過電機帶動高壓油泵進入油路，流經單向閥、高壓濾油器、壓差閥組、伺服閥(比例閥)，進入油缸。計算機發出控制信號到伺服閥(比例閥)，控制伺服閥(比例閥)的開口和方向，從而控制進入油缸液壓油的流量，實現等速試驗力、等速位移等的控制。
2.4.軟件系統
試驗軟件基于Windows操作平臺，具備可編程功能，等速率試驗力控制、等速率位移控制、試驗力保持、位移保持等多種試驗?zāi)Ｊ饺我饨M合，最大程度的滿足了各類試驗方法的要求，實現試驗需要的各類數據顯示、曲線繪制、數據處理及存儲打印等功能；通過計算機發出控制信號到比例伺服閥，控制比例伺服閥的開口和方向，從而控制進入油缸的流量，實現等速試驗力、等速位移等的控制。具備完整的文件操作功能，如試驗報告、試驗參數、系統參數均可以文件方式存儲。系統分級管理，系統參數對專家級用戶全部開放，保證了系統的使用靈活可靠。
2.4.1軟件界面
?集全數字電液伺服閉環控制、數據處理、數據分析于一體
?具備完整的文件操作功能，如試驗報告、試驗參數、系統參數均可以文件方式存儲。
?支持各類商業通用打印機。
?控制系統以軟件系統為支撐，升級簡易。
?軟件主界面集材料試驗日常操作所有功能，如試樣信息錄入、試樣選擇、曲線繪制、數據顯示、數據處理、數據分析、試驗操作等功能于一體，試驗操作簡易、快捷。

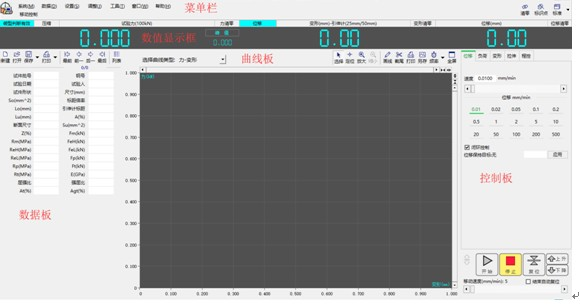

軟件通用界面如下（僅供參考）：

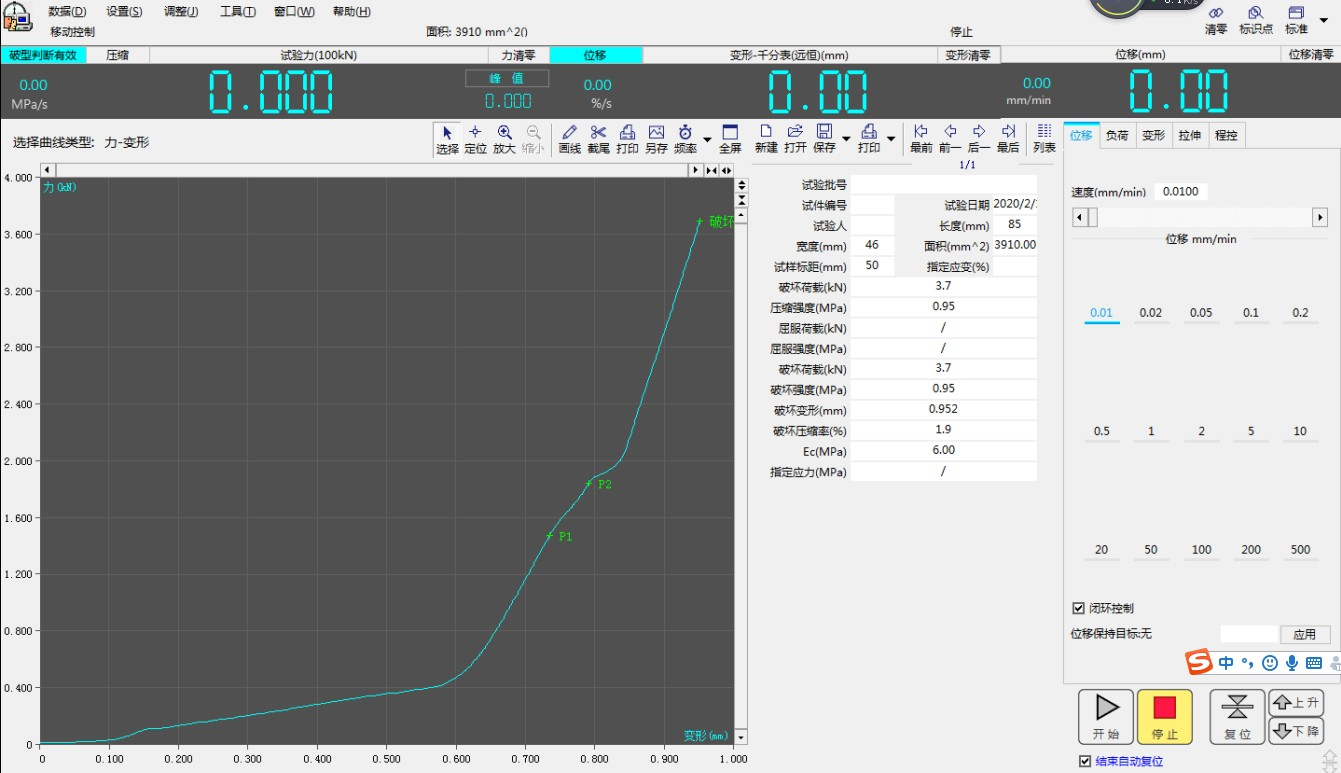

計算機屏幕顯示試驗力、油缸位移、加載速率、變形試驗數據，繪制時間-試驗力/變形、變形-試驗力等多種試驗曲線；自動進行數據處理，數據處理方法滿足GB228-2021

標準要求，如上下屈服點、最大力點、各類規定非比例應力點、各類規定全伸長應力點等；同時滿足試驗機壓力試驗要求；

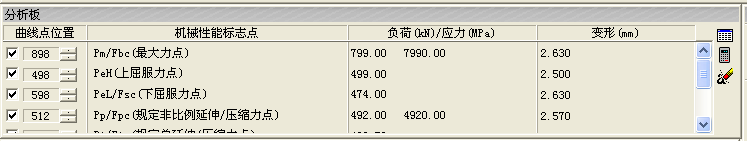

?軟件同時提供數據分析功能，滿足試驗人員進行試驗分析及進行特殊試驗的數據處理。

?具備較強的圖形操作功能，如動態試驗曲線和數顯功能，圖形放大、截取功能，光標跟隨顯示功能等；
?采用VXDs高速數據采集技術，實現多通道（最多16路）的高速數據采集；
?系統具有完整的文件操作功能用于試驗曲線、試驗數據的儲存；同時，試驗數據可以ASCII碼形式進行存儲，以便于用戶進行二次數據處理；
具有單件試驗報表輸出和批量試驗報表輸出打印功能；
液壓夾緊油源：獨立的低噪音液壓夾緊油源，控制夾頭的夾緊與松開。
2.5.安全保護裝置
2.5.1.當試驗力超過設定保護值或最大試驗力的2%～5%時，過載保護，系統卸荷。
2.5.2.當活塞升起達到上極限位置時，行程保護，伺服油泵電機停機。
2.5.3.遇到緊急情況時，按下急停按鈕，斷電停機。
2.6.附具
全套附具包括：拉伸附具、壓縮附具。
2.7.其他
安裝調試工具，密封件，使用說明書，合格證，裝箱單等見隨機技術文件。
3 主要性能技術指標
3.1 最大試驗力kN 600
3.2 試驗力測量范圍kN 2%-100%FS
3.3 試驗力示值相對誤差 ≤示值的±1%
3.4 位移測量分辨力mm 0.01
3.5 變形測量示值相對誤差 符合JB/T 6146-2007《引伸計技術條件》中1 級引伸計的規定
                                            標距50、變形10mm
3.6 最大拉伸試驗空間mm 600（包含油缸行程）
3.7 最大壓縮空間mm 500
3.8 活塞行程mm  200
3.9 圓鉗口夾持直徑mm Φ13-Φ40
3.10 平鉗口夾持范圍 0-15
3.11 壓盤尺寸 120
3.12 夾緊方式 液壓夾緊
3.13 試驗空間調整速度：               約150mm/min；
3.17主機質量：                    1400
3.17 主機外形尺寸mm 850×650×1800
3.18 油源外形尺寸mm 1100×700×930
3.19  主機凈重                         1500kg
4 系統配置清單
4.1 試驗機主機 油缸下置式主機 1臺
4.2  高精度負荷傳感器         廣測輪輻傳感器                      1只
4.3 一體化油源控制柜 中正專有技術（標配柱塞泵）
4.4 電液伺服閥 國產比例伺服閥   1只
4.5 伺服控制系統 中正專有技術生產 1套
4.6 電氣控制系統 中正專有技術生產 1套
4.7   引伸計  標距50mm,變形10mm
                            （產地：長春）                       1只
4.8 光電編碼器               國產                               1個
4.9 計算機主機 商用品牌計算機 1臺
4.10附具
圓試樣拉伸鉗口mm Φ13-Φ26、Φ26-Φ40 各1套
平試樣拉伸鉗口mm 0-15 1套
壓縮附具mm φ120 1套
4.11 隨機工具 1套
