欄目及內容

分析儀、光譜儀

您當前的位置：首頁 分析儀、光譜儀

SES-2400型全譜直讀光譜儀

我們所面向的行業：

鑄造、冶煉、機械、航空航天、環保、高校科研等行業加工中質量控制與元素含量分析

我們可做的材料分析：

黑色金屬合金: 生鐵、鑄鐵、鑄鋼、鋼及鋼合金等（C，Si，Mn，P，S，Ni，Cr，Ti …）

有色金屬合金: 鋁、鋅、銅、鎳、鈷、鎂、鉛等（Si，F(xiàn)e，Cu，Mg，Mn，Ni，Pb，Sb，Bi …）

其它特種金屬合金

我們能為您提供的保障：

提供高品質的專業級產品解決方案

提供強有力的售后服務保障

提供后續低成本的儀器維護

提供后期的軟件免費升級

技術方案：

根據您的產品分析需求，我們特為您推薦SES-2400型CCD全譜直讀光譜儀，產品技術解決方案如下：

1、技術參數：

分析品種	黑色金屬、有色金屬、合金材料
分析曲線	原子發射光譜分析法
檢測范圍	Fe基體/Cu基體/AL基體（詳見《濃度范圍表》）
參照標準	JJG 768-2005 《發射光譜儀檢定規程》 GBT 4336-2016 《碳素鋼和中低合金鋼多元素含量的測定》 GBT 11170-2008《不銹鋼多元素含量的測定》 GBT 24234-2009《鑄鐵多元素含量的測定》 GBT 7999-2015 《鋁及鋁合金光電直讀發射光譜分析方法》 SNT 2083-2008 《黃銅分析方法火花原子發射光譜法》





光學系統	帕邢—龍格架構，羅蘭圓光學系統
光室系統	間歇式真空系統，真空泵工作5分鐘/次，可保持真空狀態>4小時，無需充氬氣
透鏡	半潛式真空光室入射透鏡
檢測波長范圍	120-900nm
光柵焦距	400mm
色散光柵	高性能全息衍射光柵，刻線2700條/mm
分辨率	優于0.01nm
探測器	9塊高性能CCD，單塊高達3648像素，全行業最高。
像素尺寸	8μm
光源類型	高能預燃技術（HEPS）
放電電流	1-100A等離子體電流
激發能量	根據不同樣品自動切換激發能量級
采樣頻率	10K次/秒
放電頻率	100-1000HZ
檢測時間	一般15-25秒/次
校正方式	參比分析，自動控樣修正
光室恒溫	超薄恒溫一體光室，自動恒溫35℃±0.1℃
載氣	99.999%高純氬氣
工作電源	220V/50Hz±5%
功率	待機功率：80w；光譜激發功率：800w；真空泵工作功率：500W
儀器尺寸	660（L）* 829（D）* 314（H）mm
儀器重量	約70kg

2.1主機設備配置：

序號	產品名稱	型號	品牌	數量	備注
1	全譜直讀光譜儀	OES-802	賽恩思	1臺
2	電腦	成銘3900	戴爾	1臺
3	真空泵	VRD-4	國產	1臺
4	備品備件	1套	賽恩思	1套

2.2設備明細：

序號	內容描述	數量	備注
1	高低標樣	1套
2	數據包及軟件（U盤）	1套
3	氬氣減壓閥	1套
4	電極刷	1個
5	量規	1個	3mm/2.5mm
6	保險絲	4個	AC10A/250V
7	USB數據線	1根
8	電源線	2根
9	地線	1根	3m
10	氬氣進氣管	1根
11	廢氣過濾瓶	1個
12	內六角扳手	1套
13	毛刷	1把
14	插線板	1個
15	無線網卡	1個
16	使用說明書	1份
17	無塵布	1包
18	操作規程	1套
19	鼠標墊	2張

2.3外圍設備選購清單：

序號	選配件名稱	數量	備注
1	高純氬氣（純度≥99.999%）	1瓶	必備，只能客戶當?shù)刈孕胁少?gòu)
2	空調	1臺	保持室內溫度在5-35度（選配）
3	穩壓電源	1臺	電壓不穩時需要（選配）
4	氬氣凈化機	1臺	氬氣不純時需要（選購）
5	光譜磨樣機或砂輪機	1臺	必備，鐵基體使用
6	小車床	1臺	必備，鋁基體使用
7	UPS電源（不間斷電源）	1臺	廠里容易停電時需要

3、分析元素曲線范圍:

鐵基體

	鑄鐵	鎳硬鑄鐵	鎳抗鑄鐵	高P鑄鐵	碳鋼及中低合金鋼
C	1.3-4.5	1.3-4.5	1.3-4.5	1.3-4.5	0.0005-1.6
Si	0.001-4.0	0.001-3.5	0.001-7.0	0.001-3.5	0.0005-3.0
Mn	0.0005-3.0	0.001-2.2	0.001-6.8	0.001-2.2	0.0005-5.0
P	0.0005-0.5	0.0005-0.5	0.0005-0.5	0.0005-1.5	0.0005-0.2
S	0.0005-0.2	0.0005-0.2	0.0005-0.2	0.0005-0.2	0.0005-0.1
Cr	0.0005-35	0.0005-9.0	0.0005-9.0	0.0005-1.5	0.0005-8.0
Ni	0.0005-2.6	0.002-7.0	2.5-45.0	0.002-2.6	0.0005-5.0
Mo	0.0005-1.5	0.001-3.5	0.001-3.5	0.001-1.2	0.0005-2.0
Cu	0.0005-1.8	0.0005-1.5	0.1-8.5	0.0005-1.5	0.0005-1.0
Ti	0.0005-0.3	0.0005-0.3	0.0005-0.3	0.001-0.3	0.0005-1.5
Nb	0.0005-0.8	0.001-0.8	0.002-0.8	0.002-0.06	0.0005-2.0
Al	0.0005-0.15	0.0005-0.15	0.0005-0.1	0.002-0.1	0.0005-1.8
Co	0.0005-0.2	0.001-0.2	0.001-0.2	0.002-0.2	0.0005-1.0
V	0.001-0.8	0.001-0.8	0.001-0.8	0.001-0.8	0.0005-1.0
W	0.0003-0.1	0.003-0.1	0.003-0.1	0.003-0.1	0.0003-2.5
*N(選配)	/	/	/	/	0.05-0.5%
	Cr/Ni鋼	不銹鋼	工具鋼	易切削鋼	高錳鋼
C	0.0005-3.2	0.0005-2.0	0.003-2.5	0.002-1.6	0.001-1.7
Si	0.0005-1.5	0.0005-1.0	0.1-2.5	0.001-1.7	0.002-2.0
Mn	0.001-20.0	0.001-20.0	0.001-20.0	0.001-3.0	0.002-20.0
P	0.0005-0.7	0.0005-0.2	0.001-0.05	0.001-0.5	0.001-0.1
S	0.0005-0.2	0.0005-0.5	0.001-0.05	0.001-0.5	0.001-0.05
Cr	8.0-35.0	5.0-35.0	0.05-25.0	0.002-8.0	0.003-8.0
Ni	0.1-30.0	4.0-30.0	0.02-5.0	0.001-5.5	0.001-4.0
Mo	0.001-10.0	0.001-4.5	0.01-11.0	0.001-2.0	0.001-2.0
Cu	0.0005-8.5	0.0005-4	0.0005-0.1	0.0005-1.0	0.0005-0.5
Ti	0.0005-1.5	0.0005-1	0.0005-1.5	0.0005-0.4	0.0005-0.5
Nb	0.001-2.0	0.001-0.5	0.001-1.0	0.001-1.5	0.001-0.5
Al	0.0005-1.8	0.0005-0.5	0.001-0.4	0.001-1.4	0.001-0.5
Co	0.001-10.0	0.001-0.5	0.001-18.0	0.0005-0.9	0.0005-1.0
V	0.01-10.0	0.01-1	0.05-10.0	0.001-1.0	0.001-0.3
W	0.003-2.0	0.003-1	0.2-25.0	0.003-1.5	0.003-0.3
*N(選配)	/	0.05-0.5%	0.05-0.5%	/	0.05-0.5%

鋁基體：

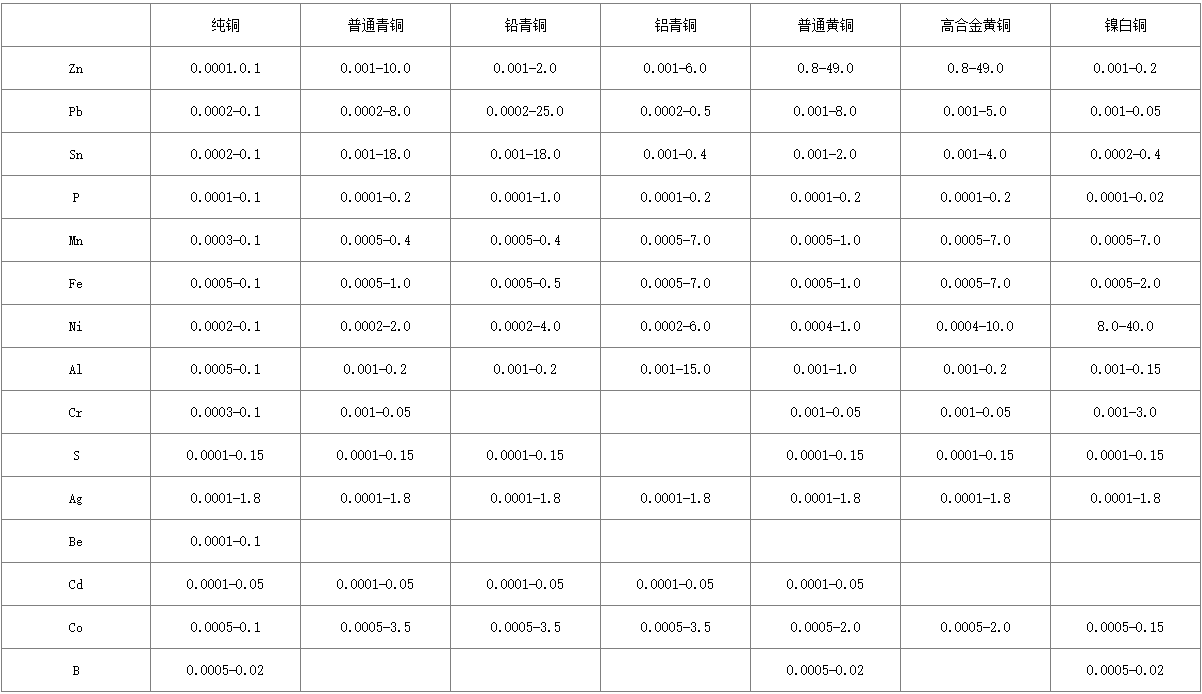

銅基體：

4、儀器專利技術及其先進性：

4.1、電子系統
(1)峰值電壓采樣電路
(2)AD采集:16位單像素?cái)?shù)模轉換,采用ARM芯片高速u(mài)sb多通道同步數據采集，16*100k同步采樣；
(3)16通道高精度CCD、東芝TCD1304 ,像素3648pix 、總像素：58368 高分辨率全譜采集.
(4)制冷裝置：CCD采用制冷降噪、噪聲小、靈敏度高；
(5)信號傳輸：光纖數字編碼傳送、抗干擾強；

4.2、激發光源
(1)直讀光譜儀激發保護裝置，專利號：ZL 2021 2 2778097.7
(2)光譜分析儀的校準裝置，專利號：ZL 2022 2 0524330.0
(3)數字化激發能量調節；
(4)雙火花組合放電：樣品激發更穩定；
(5)氬氣壓力電子感應保護裝置：激發更安全，保持恒定激發壓力；
(6)光纖指令傳送：放電電感，電容參數設定；

4.3、氣路系統

(1) 流量計壓力調節：輸入壓力，0.25MPa；

(2) 流量計指示調節：<5L/min:

(3) 帶氬氣常流設定閥：0.2L-0.5L/min;

4.4、樣品臺

(1) 開放式樣品臺：可適應較大式樣分析：

(2) 不銹鋼激發平臺：經久耐用；

(3) 光譜儀測量用安全輔助裝置,專利號：ZL 2021 2 2706338.7

(4) 雙氣路激發裝置：樣品激發采用水平、垂直雙氣路，有利于樣品的穩定激發；

4.5、真空系統

(1) 超薄真空體：可配置小型真空泵；

(2) 真空度：真空控制1-5pa；

(3) 間歇式真空控制裝置：工作3-5min，可保持>4小時，確保光室常年處于高靈敏狀態，避免油氣污染；

(4) 真空泵：帶防反油裝置，確保光室不被反油損壞；

4.6、分析軟件
(1)全中文windows系統下運行全中文分析軟件，根據需求可切換多國語言版本，設置分析參數，激發、沖洗、預燃爆光時間選擇，自動完成檢測。
(2)自動控樣校正，一條分析曲線，可多點控樣校正。不同控樣分析切換，檢測更快捷。
(3)輸出方式可選：強度、強度比率、濃度、校正濃度，自動計算平均值，SD和RSD。
(4)在同一點可重復一次或多次激發，刪除一次或多次激發結果。
(5)自動校正元素間的干擾和背景修正。
(6)測試結果可打印輸出、存盤保存，打印格式可自己編排，也可生成EXCEL文檔等，進行保存。
(7)軟件附帶故障診斷和自測試程序，自動生成的數據文件，可以遠程對儀器故障進行判斷。
(8)數據處理系統：標準配置的品牌計算機，打印機，工業標準 USB通訊口，兼容性更好，使用更方便。

4.7、儀器的核心部件

序號	名稱	品牌	產地	備注
1	光室	四川賽恩思	中國
2	光柵	德國蔡司	德國
3	入射鏡片及透鏡	德國蔡司	德國
4	CCD檢測器	日本東芝	日本
5	光纖	美國安捷倫	美國
6	壓力傳感器	美國霍尼韋爾	美國
7	電磁閥	日本歐姆龍	日本
